热交换芯体是热交换及热回收设备的一个核心组成部分，室外新风和室内排风通过热交换芯体即可进行热量交换和回收，实现能量回收利用，节约能源，绿色环保。

一：工作原理

当室内排风和新风交错流经热交换芯体时，由于气流分隔板两侧气流存在温差和蒸汽分压差而发生传热传质，即温度由较热的一侧传递到较冷的一侧达到传热，湿度由较大的一侧传递到较小的一侧达到传质，最终实现热量的交换。这种热交换能达到很好的节能效益和环境效益。

二：产品特点

1、材料特点

热交换器芯体是由专用聚苯乙烯材料，通过特殊工艺加工而成的超薄类纸张芯层组合而成。该材料具有透湿率高、气密性好、抗撕裂、耐老化、防霉变等特点，从而保证了热交换器的结构强度和严密性，减少空气泄漏。

2、结构特点

芯体的外观结构为六边形立方体。芯体宽度和高度均为366mm，长度为100mm~500mm，长度由芯层决定。 形通道结构、合理的芯层间距及内部支撑少等特点，使沿程阻力小且风压损失小，保证了传热面积的最大化,从而达到最大的换热效率。解决了板翅式全热交换芯体普遍存在流动阻力大、传热系数与压降之间的优选问题。同时模块结构，可提供不同尺寸的棱长与芯层叠加的组合，也可实现多个芯体并联运行。

三：功能特点

1、舒适健康

热交换芯体是通过室内外空气的交换，将室外的新鲜空气引入室内，同时将室内污浊的空气排出，使室内随时保持新鲜空气。

2、高效节能

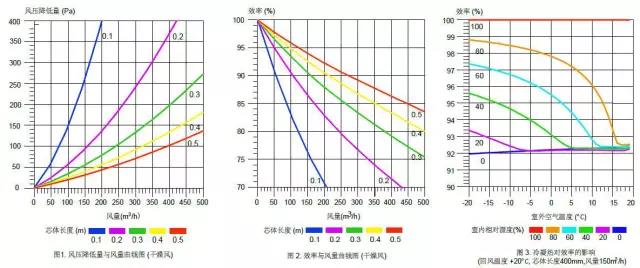

效率与风量及风压降低量与风量的函数关系如图1及2，（备注：图表数据基于质量守恒及干燥回风温度为20℃）。

关于效率，新风的温度和室外的温度没有直接的线性关系。事实上，在室内相当湿度很高的情况下，效率将会进一步增加，可高达98%。在极端冷凝的情况下，回风的风压降低量可能翻倍。整体效果就是通过新风和回风之间的一个极小温度差来实现更好的室内舒适度并满足更低的能耗要求。

3、降低冻结

在室外温度非常低的情况下，如果排风温度低于0℃，热交换芯体回风管道末端可能会结冰。热交换芯体回风中水蒸气的冷凝热将有助于维持排风的温度高于其冰点，从而有效地避免回风管道末端结冰现象，因此即便室外空气温度更低也不易发生结冰现象。

这使得热交换芯体的年冻结时长将远远低于室外寒冷温度下的冻结时长。同时也可以通过调整进风口，质量平衡和再循环等，来进一步实现降低冻结时长。

四：简易高效安装

热交换芯体的体积小巧，各侧面非常平整，并在进/出风口连接处加有法兰饰边，这使空气更容易且密集地融入到废热回收装置中。为了更好地排出热交换器内的冷凝水，热交换芯层应该水平或竖直安装，且风向朝下。
